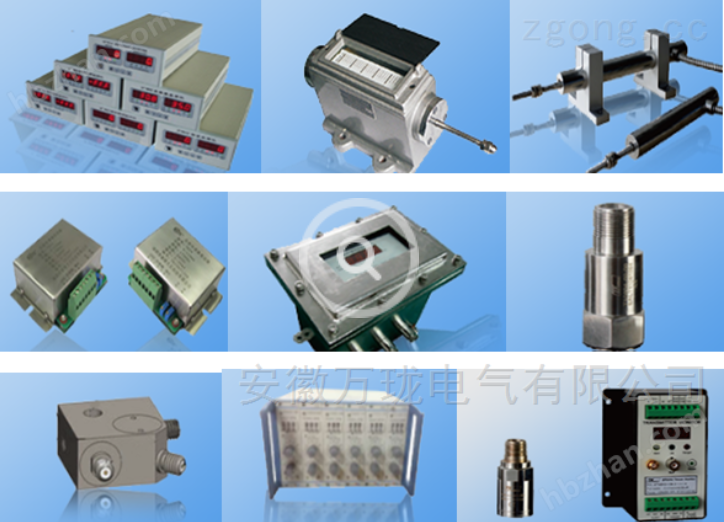

前置放大器P/N:H300080-040-01-05
安徽万珑电气一体化传感器SZ,5115111,A2,B2,C1,D6,E2,F1,G1 Настоящим удостоверяю, что качество следующей продукции, произведенной нашим компаниям, соответствует требованиям, продукция квалифицирована.85100-ZD双通道振动监视仪轴位移检测传感器HD0110-SF-A00-B00-C06-D10转速探头 CWY-DO-Φ8-01-A00-B5-C60-D10-E02SMCB-01-10L100(PNP)，不锈钢304铠；M10*1 L=50MM 三线DC12V 输出方波信号电涡流位移传感器 5 METRE SYSTEM P/N900800-50-03 OUTPUT:8V/mm(203mV/Mil)振动变送器VT-2-A5-B1-C1-D5-E1-F1品牌安徽万珑电气电涡流传感器 HD0120-ZP-A00-B00-C07-D10/延长电缆:HD0181-A80-B00/前置器:HD0122-ZP-A50-B00-C01 304不锈钢HD0120-ZP-A00-B00- C07-D10/延长电缆:电涡流传感器 HD0181-A80-B00/置器:HD0122-ZP-A50-304不锈钢B00-C01物料描述:振动变送器AG-VT9600/EX-V020,0-20mm/s
VMS830-A04-B01-C100-D10-E1000-F20-G4-H230-10-J1振动仪表一体式电涡流位移传感器KJT2-18安徽万珑电气
1/ Shaft displacement proximity probe, threaded, length cable 1 m , Model : HR100180-07-00-04-10-02 , 3 Pieces
2/ Vibrating proximity probe , threaded, length cable 1 m , Model : HR100180-07-00-15-10-02 , 8 Pieces
应用领域
可应用于大型旋转机械的轴向位移、轴的径向振动、胀差、偏心、鉴相器、摆度、轴转速的在线监测与故障诊断中。如汽轮机组、水轮机组、压缩机、大型冷却泵、引风机、齿轮箱、磨煤机、鼓风机、水泵、风力发电机组等大型机械
同时在材料鉴定、表面不平整度测量、金属板厚度测量、材料形变测量等应用领域也得到广泛应用。
特点
1.灵敏度高
2.分辨率高
3.测量范围宽
4.动态响应宽
5.可长线传输
6.适应性强，可在油、水、高气压、强干扰环境中工作
7.非接触地测量、监控位移、振动、转速、尺寸、厚度，无机械测量力
探头规格 | Φ5mm | Φ8mm | Φ11mm | Φ25mm |
探头直径 | 5 mm | 8 mm | 11 mm | 25 mm |
测量量程 | 1 mm | 2 mm | 4 mm | 12 mm |
线性误差 | <1% | <1% | <1% | <1.5% |
静态灵敏度 | 根据输出信号和对应量程而定 | |||
电源电压 | 1、+24Vdc（输出信号：1～5V、1～10V、4～20mA） 2、-24Vdc（输出信号：-2～-18V） 注：不同的输出方式，供电不同 | |||
输出信号 | 1～5V、1～10V 、4～20mA、-2～-18V | |||
输出方式 | 三线制（电源、信号、公共端） | |||
分辨力 | 0.001mm | |||
系统温漂 | 0.1%/℃ | |||
频率响应 | 0～5KHz(0.5dB) | |||
输出纹波 | 电压输出：<20mV；电流输出：<30uA | |||
工作功耗 | <10mA (不包括4-20mA电流输出) | |||
输出负载 | 电压输出：负载能力<10K 电流输出：负载能力<500Ω | |||
标定时环境温度 | （20±5）℃ | |||
使用 温度 | 前置器 | -30℃～+70℃ | ||
探头 | -40℃～+150℃ | |||
电缆 | -40℃～+150℃ | |||
重量 | 900g±3% | |||
电缆总长 | 5ｍ或9ｍ | |||
延伸电缆长度 | 4ｍ、4.5ｍ、8ｍ、8.5ｍ | |||
探头电缆长度 | 1ｍ、0.5ｍ | |||
正常工作环境 | 无强磁场、无腐蚀性汽液体、无强振源 | |||
绝缘电阻 | ＞500MΩ | |||
绝缘强度 | ＞500V |
具有非接触测量、响应速度快、可靠性好、抗干扰能力强、可在油污、水等恶劣环境下正常工作等优点。它能对大型旋转机械的轴向位移、轴的径向振动、轴芯轨迹、轴转速等参数进行长期的实时监控，可以有效的对设备进行保护以及进行故障分析。本产品主要由探头、延伸电缆、前置器三部分组成，其中探头尺寸以及样式可根据用户需求而定做；延伸电缆有5米系统和9米系统，同时可配不锈钢铠装，以保护电缆；前置器可选择不同的信号输出：-2～-18V、4～20mA、1～5V、1～10V。
1、需要测量的范围参照传感器线性量程选择探头规格（Φ5mm、Φ8mm、Φ11mm、Φ25mm）,再按照现场机械安装的空间和结构确定探头类型（如：正装、反装、无螺纹）与尺寸及安装螺纹，然后选择探头电缆长度（1M、0.5M）。
2、现场测量点到前置器安装点的距离确定系统电缆总长(5M、9M)。再选择与探头电缆长度（1M、0.5M）配套的延伸电缆长度（4M、4.5M、8M、8.5M）,也可直接选择直接引线（5M、9M）。
3、根据后端信号接收要求，选择合适的信号输出（1～5V、1～10V 、4～20mA、-2～-18V）。
A安装螺纹 | B壳体长度 | C探头直径 | D电缆长度 | E电缆铠装 | 安徽万珑 | ||||
00 | M8×1.25 | 040 | 40mm | 05 | 5mm | 05 | 0.5M | 00 | 无铠装 |
01 | M10×1.0 | 060 | 60mm | 08 | 8mm | 10 | 1M | 01 | 有铠装 |
02 | M14×1.5 | 100 | 100mm | 11 | 11mm | 50 | 5M | ||
03 | M30×2.0 | XXX | 其他 | 25 | 25mm | 90 | 9M | ||
XX | 其他 | XX | 其他 | XX | 其他 |
