水平方向震动传感器XDG1100-A-B-C03-D
可用于对轴承、机壳或结构相对于自由空间的jue对振动测量。其输出电压与振动速度成正比，故又称速度式振动传感器。其输出可以是速度值的大小，也可以是把速度量经过积分转换成位移量信号输出。这种测量可对旋转或往复式机构的综合工况进行评价。探头规格及线性量程: Φ3(0.5～０.８mm)、Φ4(1mm)
Φ5(2mm)、Φ8(2mm)、 Φ10(3mm)、Φ11(4mm)、Φ14(4或5mm)、Φ16(6或７mm) Φ18(8mm)、Φ22(10mm)
Φ25(12.７mm)、Φ32(12或14或16mm)、Φ36(18或20mm)
Φ50(25mm)■-24V供电:-4~20V、-2～-18V输出 ■±12~15V供电:0-5V、0~10V、-5～5V -10~+10V输出。 ■+24V供电:4-20mA、 1-5V输出。万珑电气压电式加速度传感器的功能是将机械振动转换成电信号。当它感受到振动信号时，其输出端产生一个与振动加速度成正比的电荷量。三角剪切形式可以大大减低其对各种环境响应（如温度变化）的灵敏度。压电式加速度传感器，可配接电荷放大器或其它内置电荷放大器的二次仪表，测量振动的加速度、速度和位移，也可以测量振动冲击信号。由于它体积小、重量轻、频带宽、可靠性高以及动态范围大，所以在振动测量领域中得到非常广泛的应用
万珑电气低频振动传感器是属于惯性式传感器。它是利用磁电感应原理把振动信号变成电信号。主要由磁路系统、惯性质量、阻尼弹簧等部分组成。在传感器壳体中刚性地固定着磁铁，惯性质量（线圈组件）用弹簧元件悬挂于壳体上。工作时，将传感器安装在机器上，在机器振动时，在传感器工作频率范围内，线圈与磁铁相对运动、切割磁力线，在线圈内产生感应电压，该电压信号正比于被测物体的振动速度值，对该信号进行积分放大处理即可得到位移信号。
技术参数 1．频响范围： 0.5Hz～200Hz（-3db）
2．灵 敏 度： 8mV/μm±5%、5mV/μm±5%、4mV/μm±5%（或根据用户要求调整）
3．测量范围： ±1mm（±2mm、±3mm）4．线 性 度： ≤2%
5．zhui大输出电压： 8V（单峰）
6．环境温度： -30℃～80℃（相对湿度：≤90%）
7．测量方法： 垂直、水平8．供电电压： ±12V
9．安装方式： 在Φ56的圆周角上用2个螺钉固定。
万珑电气压电剪切式加速度传感器配接信号变送器和面板表，可直接以4-20mA方式输出振动的加速度、速度和位移振值。特别适合恶劣环境下重要设备的振动监测、报警和保护。
特点
● 用于重要设备的振动监测、报警和保护
● 输直接与DCS，PLC等4-20mA系统连接
● 输出可为速度、加速度和位移之一
● 真有效值测量、稳定可靠
● 简单、安全、低成本
● 可输出动态波形信号以便分析诊断
● 常温传感器和高温传感器可选
● 显示方式可选：
①无显示，只输出4-20mA振值；
②1个传感器对应1个面板表；
③2个传感器对应1个面板表；
④多个传感器对应1个面板表巡回显示
技 术 规 格
一. 剪切式加速度传感器稳定可靠：
n壳体为不锈钢材料、气密封装
n铠装低噪声电缆，长度可选
n底座电绝缘
n灵敏度(pC/ms-2)：2 – 5
n灵敏度温度变化率：<0.01％/℃
n横向灵敏度：〈 5％
n频响(Hz)：5 – 5000
n工作温度(℃)：-30-150
n引出方式：侧出 （或顶出）
n安装螺纹：M5
n尺寸: < 15六方×20
二. 分离式变送显示器以适应恶劣环境：
n端子振值输出：真有效值4-20mA
n4-20mA振值输出距离：〉1km
n振值输出方式：2 或 3 线制
n动态波形输出阻抗：< 500Ω
n工作温度(℃)：-30 – 80
n频响(Hz)：5 – 5000
n供电：220Vac 或 20–30Vdc
n报警输出数量：0－2可选（可用于报警和关闭设备
n报警输出方式：继电器触点
n触点输出容量：AC220V 2A(阻性负载)
n报警延时（仅限1个传感器对应1个面板表的显示方式）3－15秒（可不延时）

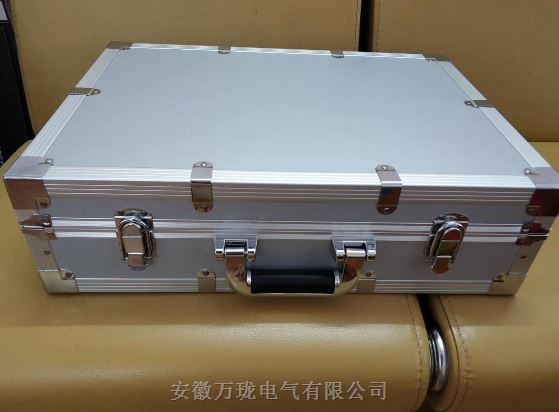

万珑电气振动传感器效准仪
1． 输出振动幅值显示窗
显示校准仪所输出的不同振动信号的幅值。
2． 功能选择开关
将校准仪的输出方式改变为加速度，速度或位移。
3． 输出振幅调节电位器
调节此电位器，可改变校准仪输出的振动幅值
4． 传感器固定台面
固定被校准的传感器
5． 电涡流传感器支架固定螺孔
在校准电涡流传感器时，通过此螺孔将电涡流传感器固定支架固定在控制面板上。
6． 电源开关
交流220V电源开关
7． 交流220V电源输入插座
连接交流220V电源
8． 功率输出插座
可监视校准仪功率放大器输出信号的波形
9． –24V电压输出插座
在校准电涡流传感器时，为前置器提供–24V电源
10．频率选择开关
选择输出信号的频率。
